萬向鉸鏈型波紋膨脹節
萬向鉸鏈型波紋膨脹節

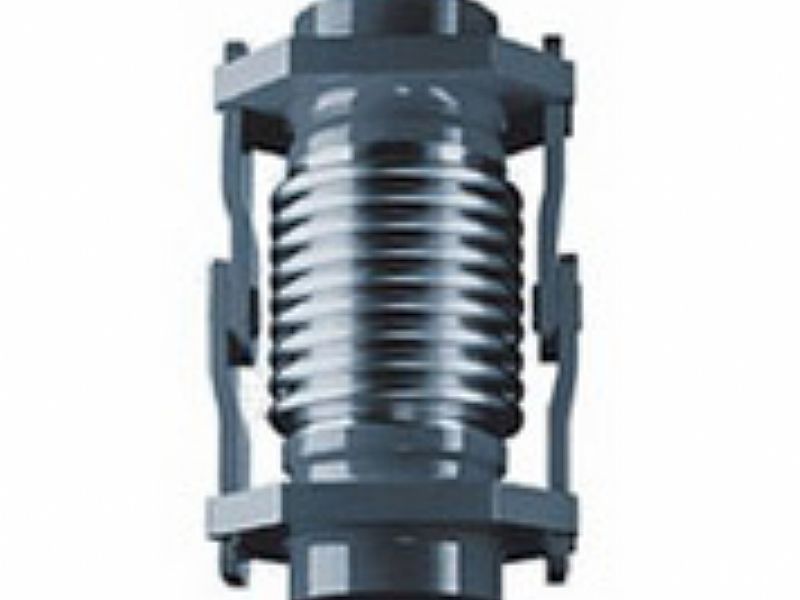

萬向鉸鏈型波紋膨脹節性能特點：
主要以角偏轉的方式補償多平面彎曲管段的合成位移。 由于平衡環、銷軸和鉸鏈板能承受壓力推力和其他附加外力的作用，膨脹節自身吸收內壓推力，不會對管道產生外力，因此管道支撐的設置可以簡化。萬向鉸鏈?zhǔn)讲y補償器可以補償管線任意向上的角位移。萬向鉸鏈型膨脹節與鉸鏈?zhǔn)讲煌幵谟谒幸粋€(gè)萬向環，在萬向環的周向有二對相互垂直的鉸鏈結構，因此它能吸收任意平面的角向位移，同樣吸收位移時需二個或三個組合使用。
編號 | 通徑 DN | 波數 n | 橫向補償量 mm/ 橫向鋼度 N/mm | 徑向外形尺寸 mm | 接管端品尺寸 | 產品重量 kg | |||||||||
產品總長 mm | 法蘭尺寸 | 產品總長 mm | |||||||||||||
1200 | 1500 | 2000 | 2500 | 3000 | c | n-d | 1200 | 1500 | 2000 | 2500 | 3000 | ||||
1 | 100 | 4+4 | 91/4 | 127/2 | 187/1 | 247/0.6 | | 300 | ?108*4 | 46 | 55 | 71 | 86 | | |
2 | 180 | 8-?18 | 56 | 65 | 81 | 96 | | ||||||||
3 | 125 | 4+4 | 99/11 | 140/6 | 209/3 | 277/2 | | 335 | 133*14 | 66 | 83 | 101 | 118 | | |
4 | 210 | 8-?18 | 79 | 96 | 114 | 131 | | ||||||||
5 | 150 | 4+4 | 108/12 | 153/6 | 230/3 | 307/2 | | 380 | 159*4.5 | 75 | 97 | 107 | 129 | | |
6 | 240 | 8-?23 | 91 | 113 | 123 | 145 | | ||||||||
7 | 200 | 3+3 | 75/42 | 108/21 | 164/10 | 220/6 | | 450 | 219*6 | 102 | 124 | 161 | 198 | | |
8 | 295 | 12-?23 | 122 | 144 | 181 | 218 | | ||||||||
9 | 250 | 3+3 | 76/68 | 116/33 | 182/14 | 244/8 | | 525 | 273*8 | 152 | 182 | 230 | 280 | | |
10 | 355 | 12-?25 | 183 | 213 | 261 | 311 | | ||||||||
11 | 300 | 3+3 | | 104/66 | 169/28 | 234/15 | 299/10 | 585 | 325*8 | | 242 | 307 | 372 | 437 | |
12 | 410 | 12-?25 | | 278 | 343 | 408 | 473 | ||||||||
13 | 350 | 3+3 | 95/96 | 160/38 | 225/20 | 291/13 | | 662 | 377*8 | 259 | 324 | 389 | 454 | | |
14 | 470 | 16-?25 | 306 | 371 | 436 | 501 | | ||||||||
15 | 400 | 3+3 | 85/130 | 144/52 | 202/28 | 262/17 | | 710 | 426*8 | 333 | 408 | 483 | 557 | | |
16 | 525 | 16-?30 | 395 | 470 | 545 | 619 | | ||||||||
17 | 450 | 3+3 | | 115/90 | 162/48 | 210/29 | 285/20 | 776 | 478*8 | | 464 | 561 | 658 | 755 | |
18 | 585 | 20-?30 | | 544 | 641 | 738 | 835 | ||||||||
19 | 500 | 3+3 | | 101/127 | 143/66 | 186/41 | 229/27 | 842 | 529*8 | | 563 | 662 | 761 | 860 | |
20 | 650 | 20-?34 | | 673 | 772 | 871 | 970 | ||||||||
21 | 600 | 3+3 | | 98/182 | 143/93 | 187/56 | 232/38 | 976 | 630*8 | | 755 | 898 | 1041 | 1184 | |
22 | 770 | 20-41 | | 916 | 1059 | 1202 | 1345 | ||||||||
