波紋管膨脹節

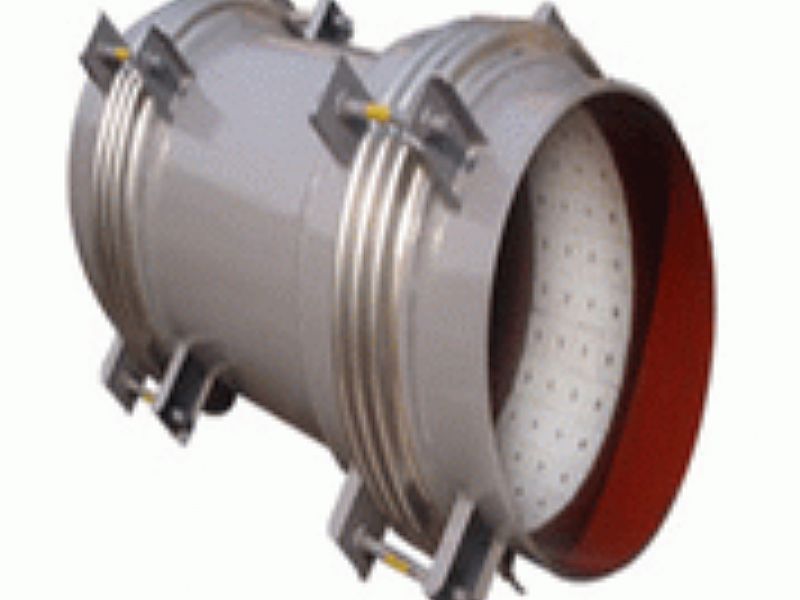

軸向外壓式波紋管膨脹節
軸向外壓式波紋管膨脹節的性能特點：
外壓式波紋管膨脹節由內筒、波紋管、外筒及附屬構件組成。波紋管受外壓作用，封閉和抗彎性好，可吸收大移位量?？勺龀蓡问健褪?、雙向等形式。軸向外壓式波紋管膨脹節主要吸收軸向位移，具有補償量大、保溫性能好、殘余介質可以排除等優點。
軸向外壓式波紋管膨脹節的壓力及推力是由于壓力施加在波紋管上所產生的力。這個力是系統壓力乘以波紋管有效區域得出的。如果沒有膨脹節，管道系統是會受到壓力影響的，系統由于管道與張力是反方向的原因是不會移動的。當一個不受約束的膨脹節應用到管道系統中之后，管道中的力就會被膨脹節所吸收而不會對管道系統本身造成影響。這個壓力及推力必須包含主固定支架或者受控制的膨脹節以承受壓力推力的負荷。這個主固定支架必須能夠承受壓力推力和少量由于波紋管偏移所引起的力。
軸向外壓式波紋管膨脹節的技術參數：
通徑DN | 長度mm | 波數 | 壓力等級MPa | 波紋管有效面積cm2 | 外徑尺寸上限mm | ||
0.6 | 1.0 | 1.6 | |||||
軸向補償量mm/剛度N/mm | |||||||
50 | 432 | 10 | 41/231 | 39/255 | 37/286 | 81 | 270 |
654 | 20 | 82/116 | 78/126 | 74/143 | |||
65 | 488 | 10 | 41/231 | 39/255 | 37/286 | 82 | 290 |
756 | 20 | 82/116 | 78/126 | 74/143 | |||
80 | 506 | 9 | 56/196 | 53/232 | 50/278 | 121 | 308 |
789 | 18 | 11/298 | 106/116 | 100/139 | |||
100 | 532 | 8 | 61/167 | 57/218 | 54/256 | 180 | 336 |
789 | 16 | 122/84 | 114/109 | 108/128 | |||
125 | 616 | 8 | 82/278 | 78/301 | 75/320 | 257 | 368 |
966 | 16 | 164/129 | 156/151 | 150/160 | |||
150 | 950 | 8 | 124/125 | 112/154 | 89/330 | 535 | 450 |
1540 | 16 | 250/56 | 210/87 | 160/113 | |||
200 | 950 | 8 | 130/155 | 100/126 | 70/409 | 779 | 505 |
1550 | 16 | 250/75 | 200/113 | 160/205 | |||
250 | 1080 | 8 | 161/111 | 130/162 | 105/378 | 1075 | 566 |
1800 | 16 | 320/50 | 260/94 | 201/119 | |||
300 | 1090 | 8 | 161/138 | 130/194 | 100/338 | 1269 | 600 |
1820 | 16 | 320/54 | 260/100 | 200/168 | |||
350 | 1090 | 8 | 165/165 | 132/221 | 99/438 | 1619 | 676 |
1820 | 16 | 320/71 | 250/121 | 200/218 | |||
400 | 1110 | 8 | 162/164 | 132/290 | 101/468 | 2008 | 710 |
1840 | 16 | 310/76 | 251/145 | 190/268 | |||
450 | 1110 | 8 | 152/131 | 132/339 | 100/532 | 2428 | 768 |
1840 | 16 | 301/81 | 251/170 | 190/245 | |||
500 | 1475 | 6 | 190/180 | 150/515 | 150/765 | 3473 | 975 |
2450 | 12 | 371/90 | 300/175 | 300/298 | |||
600 | 1540 | 6 | 195/231 | 150/154 | 140/765 | 4766 | 1090 |
2540 | 12 | 391/121 | 290/364 | 280/480 | |||
700 | 1540 | 6 | 200/222 | 155/601 | 150/832 | 6068 | 1190 |
2540 | 12 | 400/112 | 300/400 | 290/478 | |||
800 | 1540 | 6 | 201/200 | 164/497 | 150/897 | 7528 | 1290 |
2540 | 12 | 400/135 | 321/451 | 299/583 | |||
900 | 1605 | 6 | 220/206 | 230/635 | 220/765 | 9328 | 1460 |
2685 | 12 | 430/154 | 460/337 | 442/338 | |||
1000 | 1605 | 6 | 220/356 | 230/615 | 220/763 | 1118 | 1560 |
2685 | 12 | 430/268 | 460/303 | 442/418 | |||
1100 | 1605 | 6 | 210/273 | 230/654 | 221/754 | 13066 | 1660 |
2685 | 12 | 428/187 | 460/647 | 442/414 | |||
1200 | 1605 | 6 | 210/308 | 230/757 | 221/832 | 15170 | 1760 |
2685 | 12 | 420/104 | 460/488 | 443/601 | |||
1300 | 1605 | 6 | 220/356 | 230/864 | 221/864 | 17432 | 1860 |
2685 | 12 | 410/132 | 450/432 | 435/626 | |||
1500 | 1605 | 6 | 212/398 | 231/645 | 226/889 | 19851 | 1960 |
2685 | 12 | 410/198 | 450/466 | 430/665 | |||
1600 | 1605 | 6 | 201/321 | 230/978 | 220/984 | 22427 | 2060 |
2685 | 12 | 400/187 | 449/422 | 432/6 | |||
