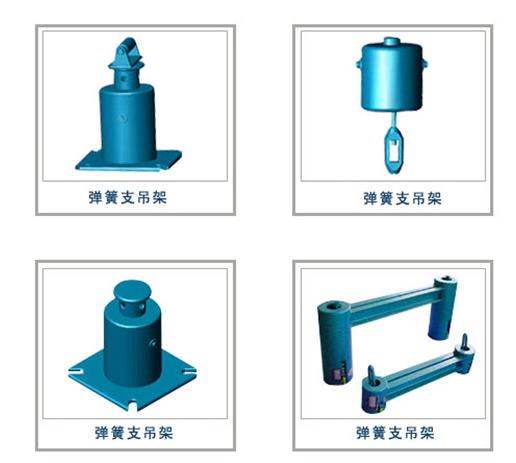

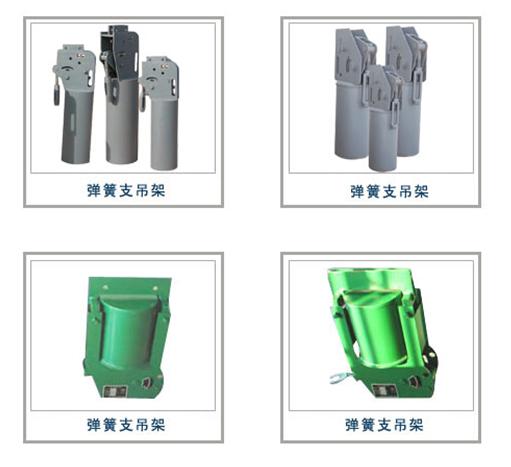

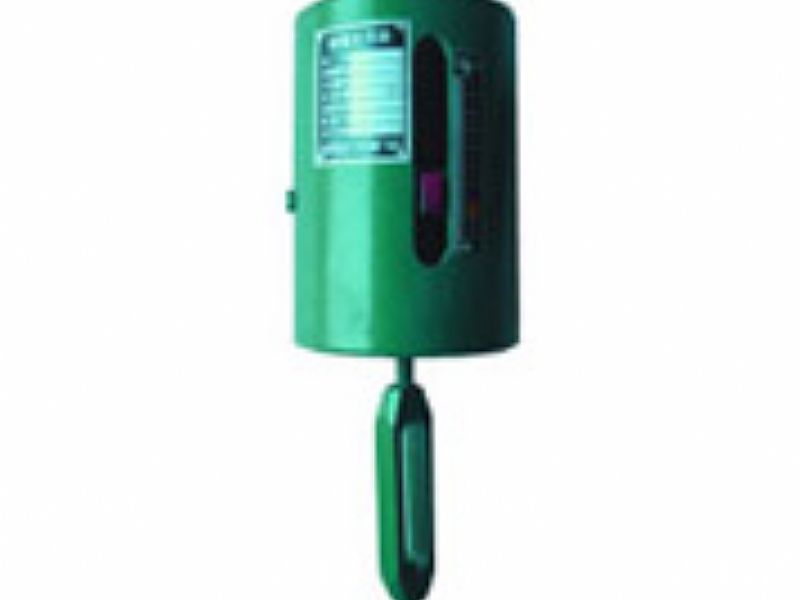

彈簧支吊架

(一)、彈簧支吊架用途和適用范圍：
　　彈簧支吊架廣泛用于電力、冶金、化工、石油、紡織等工業，在運行中產生熱位移的管道系統及其設備裝置。
　　彈簧支吊架適應荷載范圍為200～210000N，適用熱位移量為40、45、80、90、120、135mm，使用溫度范圍-40℃～120℃。
　　(二)、結構形式和型號表示方法：
　　本吊架根據安裝形式分為中間連接吊架彈簧TH1上下連接吊架彈簧TH2、支架彈簧TH3三種型號。
　　TH1又分為A、B、C三種類型；
　　TH1A為單耳連接吊架彈簧；
　　TH1B為雙耳連接吊架彈簧；
　　TH1C為螺紋連接吊架彈簧；
　　這三種類型彈簧，主要用于懸掛在鋼梁、管梁、底板上。
　　TH2適用于安裝在鋼梁上；
TH3主要用于擱置在基礎、鋼梁、樓板上。

一. 適用范圍：
　　荷載范圍500－400000N，位移范圍0－500mm，溫度范圍－20～＋200℃。
1、特點和用途：

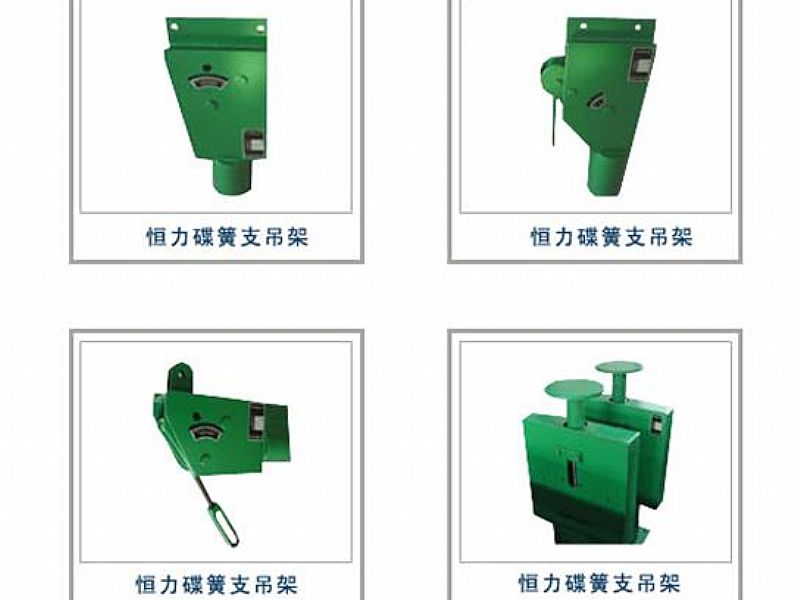

　　H型恒力彈簧支吊架（簡稱恒吊）是按力矩平衡原理設計的一種機械裝置。可以通過它來懸吊和支撐管道及設備，此時，當管道或設備產生位移時，只要在預先選定的載荷位移內，不管其位移變化有多大，它們可以通過恒力彈簧支架而始終獲得恒定的支撐力。從而就不會給管道或設備帶來新的附加壓力，這樣就可以避免造成重大的設備和安全事故。
　　一般在有熱位移較大的重要部位，就應考慮設置恒力彈簧支吊架，由于怛力彈簧支吊架的這一特點，因此在普通熱力發電廠、核電站、石油和化工等熱動力裝置中得到愈來愈廣泛的應用。
